JVM

一、内存结构

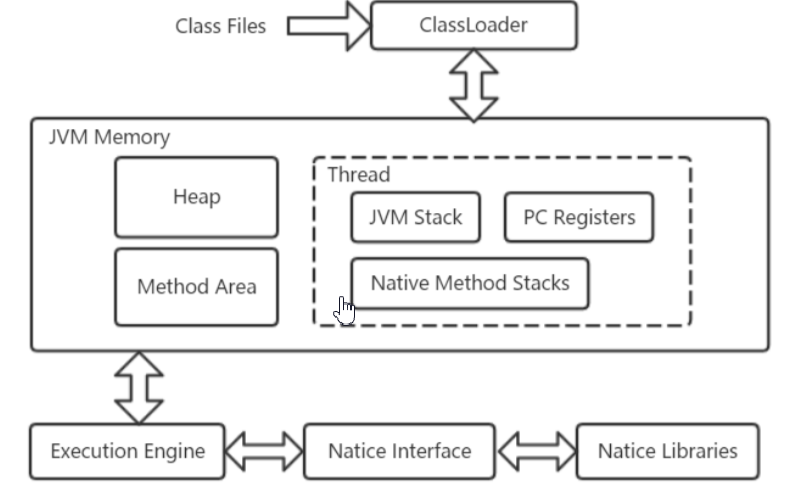

整体架构

1、程序计数器

线程私有，不会发生内存溢出

解释执行---->cpu

作用

用于保存JVM中下一条所要执行的指令的地址

特点

• 线程私有
  • CPU会为每个线程分配时间片，当当前线程的时间片使用完以后，CPU就会去执行另一个线程中的代码
  • 程序计数器是每个线程所私有的，当另一个线程的时间片用完，又返回来执行当前线程的代码时，通过程序计数器可以知道应该执行哪一句指令
• 不会存在内存溢出

2、虚拟机栈 （栈，先进后出）

2.1：定义

- 每个线程运行需要的内存空间，称为**虚拟机栈**
- 每次调用方法时所占用的内存，称为**栈帧**
- 当前正在执行的方法  ，称为**活动栈帧**

2.2：演示

package com.stack;


public class Demo1 {

    public static void main(String[] args) {
        method1();
    }

    private static void method1() {
        method2(1, 2);
    }

    private static int method2(int a, int b) {
        int c = a + b;
        return c;
    }
}

2.3：问题解答

• 垃圾回收是否涉及栈内存？
  • 不需要。在方法执行完毕后，对应的栈帧就会被弹出栈。所以无需通过垃圾回收机制去回收内存。
• 栈内存的分配越大越好吗？
  • 不是。因为物理内存是一定的，栈内存越大，可以支持更多的递归调用，但是可执行的线程数就会越少。
• 方法内的局部变量是否是线程安全的？
  • 如果方法内局部变量没有逃离方法的作用范围，则是线程安全的
  • 如果如果局部变量引用了对象，并逃离了方法的作用范围，则需要考虑线程安全问题

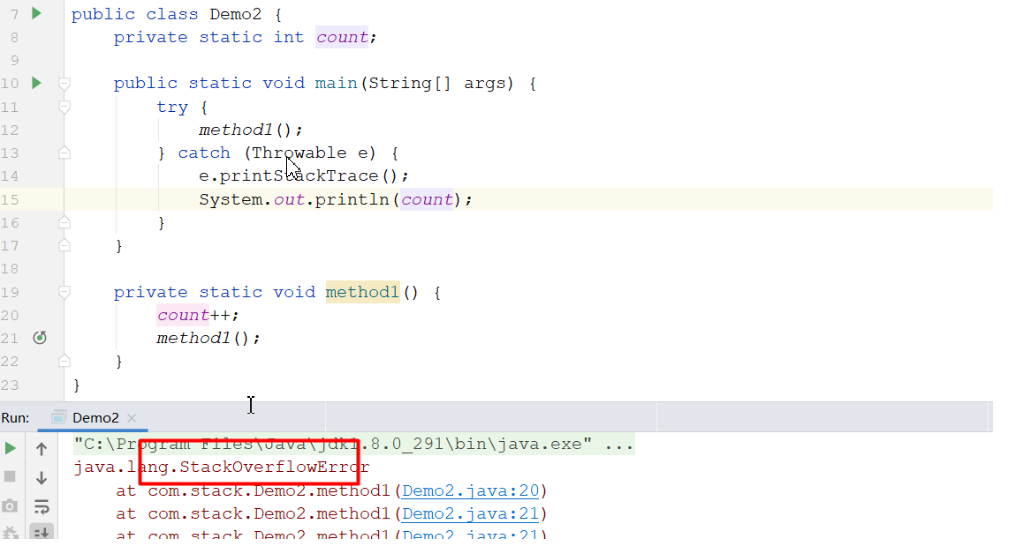

2.4：内存溢出 （栈内存溢出，递归无退出 ）

溢出发生原因：虚拟机栈中，栈帧过多（无限递归）

设置栈大小

2.5：生产排查

CPU占用过高 （使用top命令看cpu占用率， ps 查看 哪个线程占用CPU过高, jstack - 查看进程中的线程 ）

• Linux环境下运行某些程序的时候，可能导致CPU的占用过高，这时需要定位占用CPU过高的线程
  • top命令，查看是哪个进程占用CPU过高
  • ps H -eo pid,tid,time,%cpu,cmd --sort=%cpu | grep pid 通过ps命令进一步查看是哪个线程占用CPU过高
  • jstack -l 进程id 通过查看进程中的线程的nid，注意：jstack查找出的线程id是16进制的，需要转换

3、本地方法栈

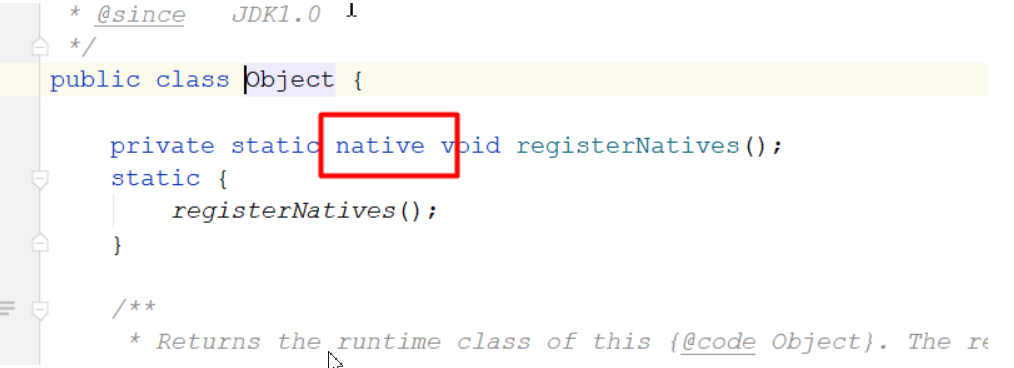

一些带有native关键字的方法就是需要JAVA去调用本地的C或者C++方法，因为JAVA有时候没法直接和操作系统底层交互，所以需要用到本地方法

4、堆 （对象，数组，枚举）

4.1：定义

Student stu(栈) = new Student()（堆）

通过new关键字创建的对象都会被放在堆内存

4.2：特点

• 所有线程共享，堆内存中的对象都需要考虑线程安全问题 对象的线程同步
• 有垃圾回收机制

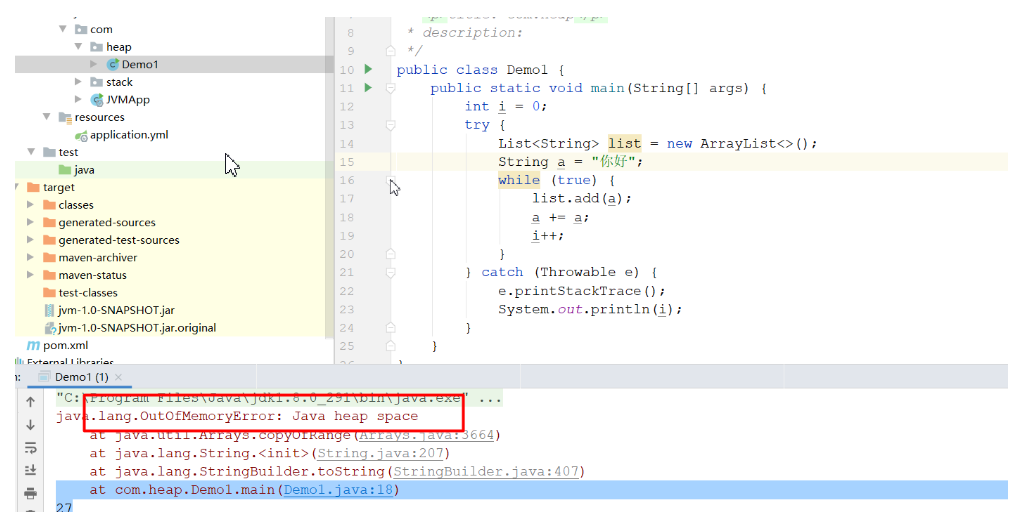

4.3：堆内存溢出

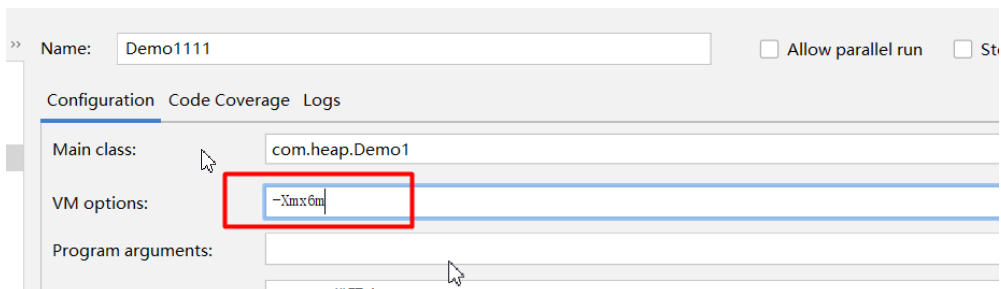

设置堆大小

Unless the initial and maximum heap sizes are specified on the command line, they are calculated based on the amount of memory on the machine.

• 最大堆大小：物理内存小于192MB时，为物理内存的一半；物理内存大192MB且小于1GB时，为物理内存的四分之一；大于等于1GB时，都为256MB

• 初始化堆大小：至少为8MB；物理内存大于512MB且小于1GB时，为物理内存的六十四分之一；大于等于1GB时，都为16MB

• -Xms 初始堆大小 -Xmn 最小堆大小 -Xmx 最大堆大小

4.4：堆内存诊断

jps （查看进程）

**jmap -heap 进程id （查看堆内存使用情况） ** 堆： 新生代 （1） 和老年代 （2）

​ 伊甸区（8） 、 S0（1）、 S1（1）

​

jconsole 进程id windows下运行 HeapDemo2

jvirsalvm 进程id 堆dump搜索占用内存的数据 ，不用了

VisualVM 是一款免费的，集成了多个 JDK 命令行工具的可视化工具，提供强大的分析能力，对 Java 应用程序做性能分析和调优。

在高版本JDK（大于1.8或后期更新的1.8版本）中已经不会再自动集成 VisualVM

5.Arthas (JVM诊断工具)

栈内存：thread -n 1 查找到最耗CPU的线程

堆内存：heapdump 查找对象生成文件，jhat 启动打开文件

文档：https://arthas.aliyun.com/doc/

5.1：Arthas功能

这个类从哪个 jar 包加载的？为什么会报各种类相关的 Exception？
我改的代码为什么没有执行到？难道是我没 commit？分支搞错了？
遇到问题无法在线上 debug，难道只能通过加日志再重新发布吗？
线上遇到某个用户的数据处理有问题，但线上同样无法 debug，线下无法重现！
是否有一个全局视角来查看系统的运行状况？
有什么办法可以监控到JVM的实时运行状态？
怎么快速定位应用的热点，生成火焰图？
怎样直接从JVM内查找某个类的实例？

5.2：Arthas安装 （查看JVM的运行情况）

在线安装

curl -O https://arthas.aliyun.com/arthas-boot.jar
java -jar arthas-boot.jar

离线安装

最新版本，点击下载：

解压后，在文件夹里有arthas-boot.jar，直接用java -jar的方式启动：

java -jar arthas-boot.jar

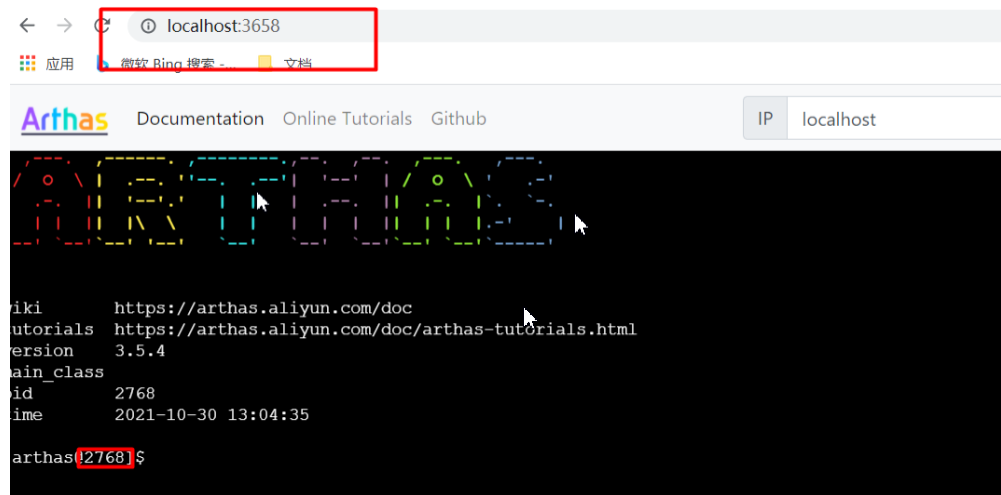

通过浏览器操作

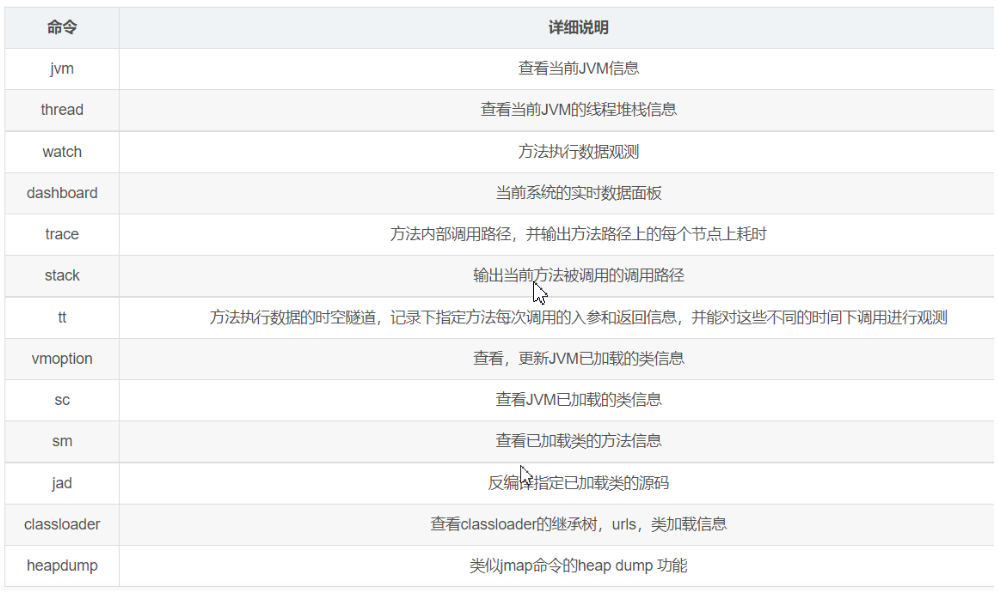

5.3：命令简介

dashboard 演示

5.5：CPU排查 （栈内存）

排查哪个线程最消耗CPU资源

先通过top命令找到最耗CPU的进程id

再通过arthas 监测该进程

通过thread -n 1 查找到最耗CPU的线程

5.4：排查内存消耗 （堆内存）

分析堆内存为什么占用这么高

通过top找到消耗内存的进程

开启arthas

heapdump --live /usr/local/dump.hprof （arthas的命令）

jhat dump.hprof

通过ip+端口访问 虚拟机:7000

6、方法区 （存的是类的结构）

常量和静态变量也是放在方法区中的

方法区定义：https://docs.oracle.com/javase/specs/jvms/se8/html/jvms-2.html

6.1：结构

6.2：内存溢出

• 1.8以前会导致永久代内存溢出

  -XX:MaxPermSize=64m 来设定永久代最大可分配空间。32 位机器默认是64M ，64位机器模式是 82M

• 1.8以后会导致元空间内存溢出

  -XX:MetaspaceSize=21m和-XX:MaxMetaspaceSize=-1 （不设限制）

6.3：常量池

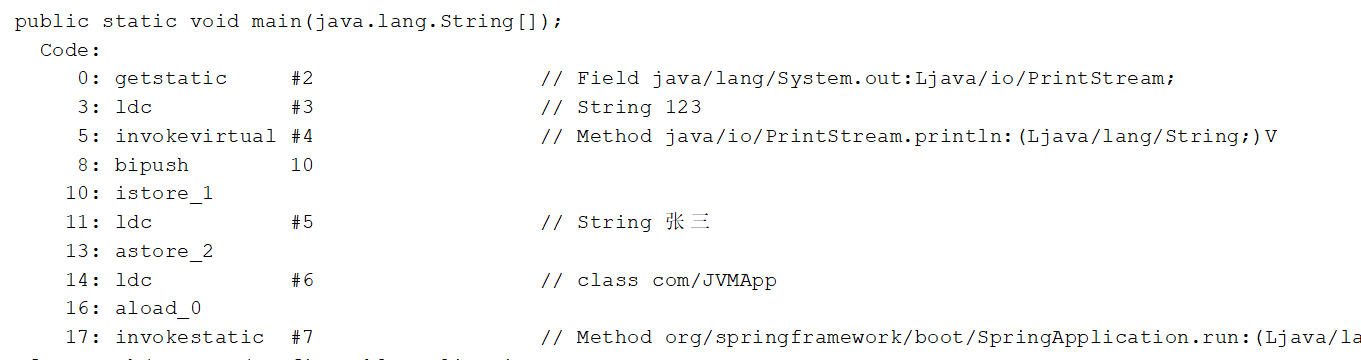

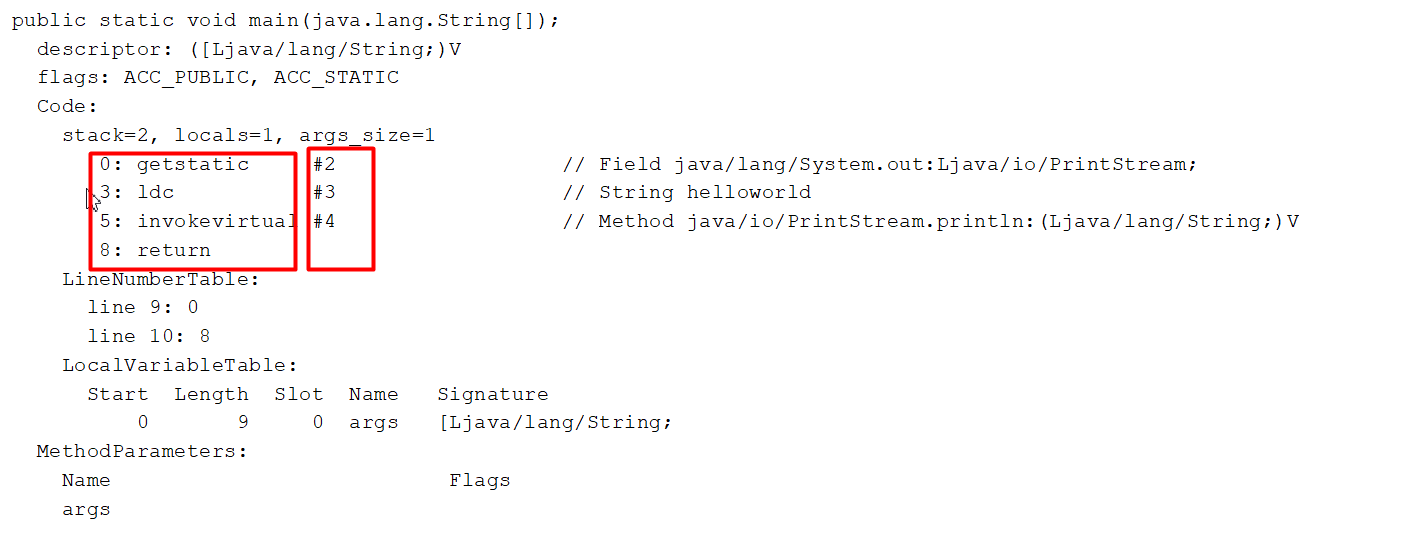

通过javap指令可以查看字节码文件中类的基本信息、常量池、类的方法定义（包含了虚拟机指令）

F:\JVM\代码\jvm\target\classes\com\methodarea>javap -v MethodAreaDemo1.class

解释器查表翻译：

• 常量池
  • 就是一张常量表（constant pool），虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量信息
• 运行时常量池
  • 常量池是*.class文件中的，当该类被加载以后，它的常量池信息就会放入运行时常量池，并把里面的符号地址变为真实地址

6.4：StringTable串池

StringTable.class

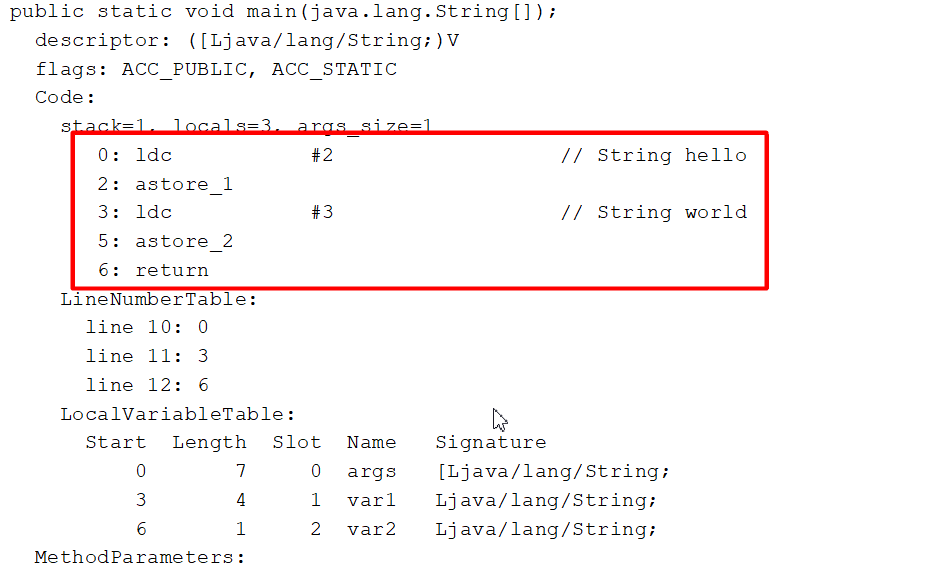

6.4.1：字符串赋值过程

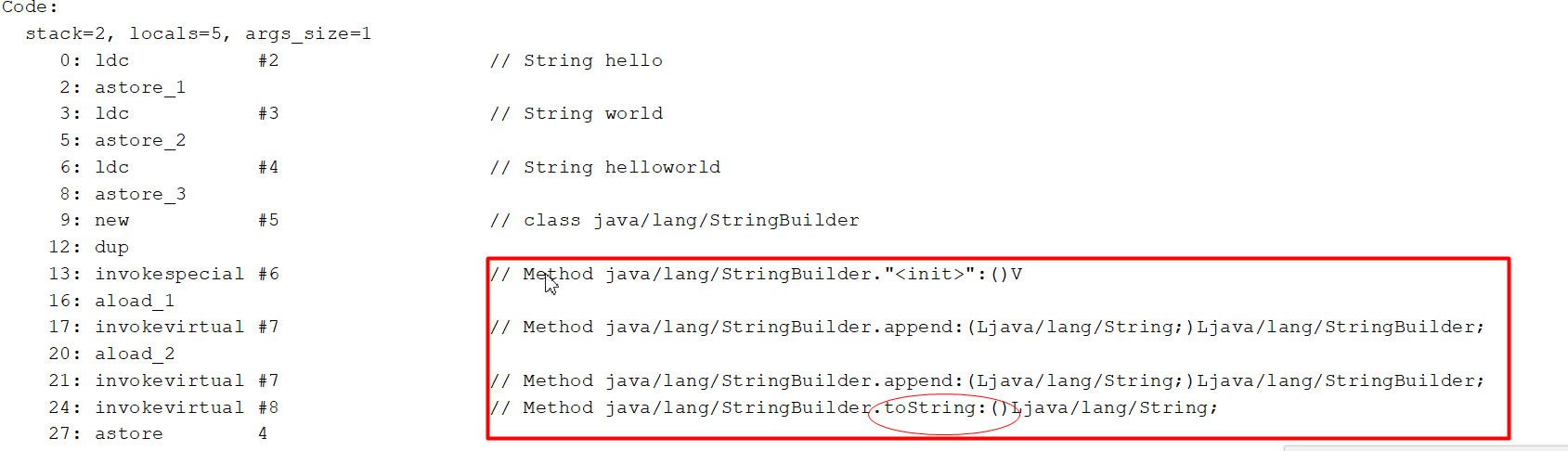

6.4.2：字符串拼接过程1

6.4.2：字符串拼接过程2

String var5 = "hello"+"world"; //编译期间优化

String var1= "hello",var2="world";

​ String var4 = var1+var2 和 String var5= "hello"+"world"和 String var6=var1+"world"

6.4.3：字符串intern方法

作用：将字符串对象强制放入串池，并返回串池的对象引用

String var1 = new String("hello");//对象在堆中
String var2 = "hello";//对象在串池中
System.out.println(var1 == var2);




String var1 = new String("hello");//对象在堆中
String var2 = "hello";//对象在串池中
String var3 = var1.intern(); //var3在串池中
System.out.println(var1 == var2);
System.out.println(var3 == var2);
System.out.println(var3 == var1);

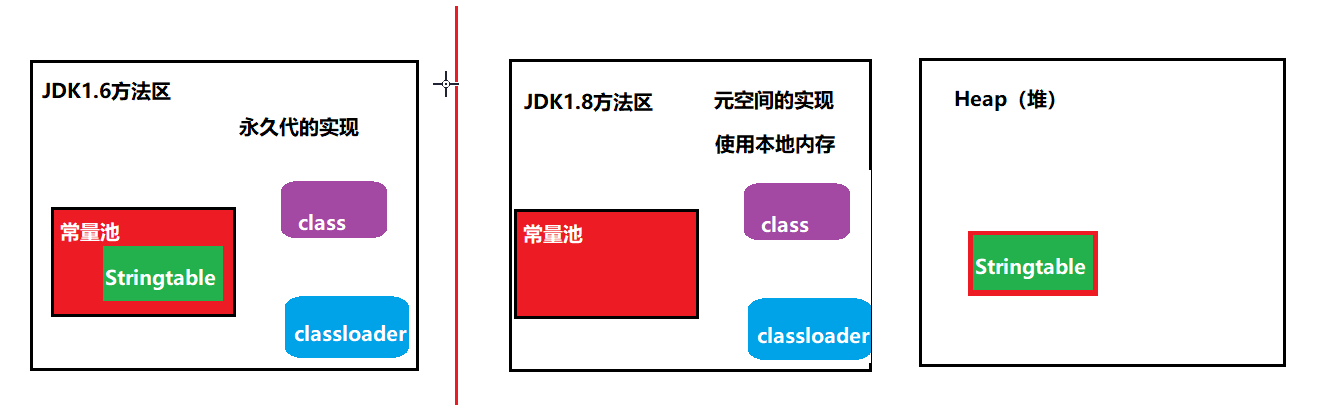

6.4.4：串池所处的位置

转移到堆的原因
永久代只有fullgc才会进行垃圾回收，如果放在永久代的方法区，会导致内存溢出
放入堆中，堆会频繁gc

小结

• 常量池中的字符串仅是符号，只有在被用到时才会转化为对象
• 利用串池的机制，来避免重复创建字符串对象
• 字符串变量拼接的原理是StringBuilder
• 字符串常量拼接的原理是编译器优化
• 可以使用intern方法，主动将串池中还没有的字符串对象放入串池中
• 注意：无论是串池还是堆里面的字符串，都是对象用来放字符串对象且里面的元素不重复

二：垃圾回收

2.1：怎么判断垃圾

引用计数：

弊端：内存不能回收，导致内存泄漏

可达分析：

GC Roots 到底是什么东西呢，哪些对象可以作为 GC Root 呢？

• 虚拟机栈（栈帧中的本地变量表）中引用的对象
• 本地方法栈中 JNI（即一般说的 Native 方法）引用的对象
• 方法区中类静态属性引用的对象
• 方法区中常量引用的对象

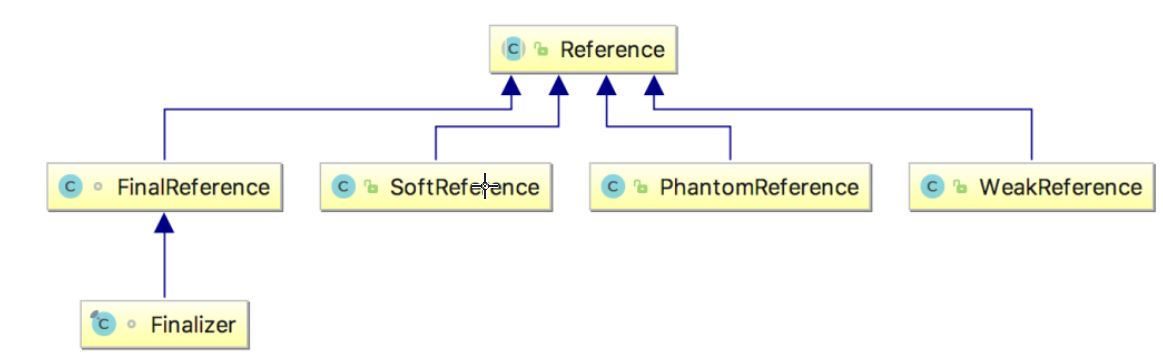

2.2：引用

为了充分利用计算机的内存，对象被设计成拥有生命周期。当对象的生命周期结束，会被垃圾回收器回收，从而释放内存资源。为了考虑回收的各种场景，在JDK1.2引用了强、软、弱、虚4种引用类型。

强引用

如果一个对象是强引用，那么垃圾回收器不会轻易回收它。只用当这个对象没有被使用，垃圾回收器才会回收它。

//强引用
public void a (){
    Student stu = new Student();

    stu = null;

    System.gc();

}

软引用

当系统内存不足时，会触发GC。当垃圾回收后，内存还是不足，就会把软引用的包裹的对象给清理掉。

  //软引用
    public static void b(){
        Student student = new Student();
        SoftReference<Student> ref = new SoftReference<>(student);
        student = null;
        System.gc();
        //只要内存够不会回收
        System.out.println(ref.get());


        try {
            //内存不够回收
            byte[]  data = new byte[1024*1024*10];
        } catch (Exception exception) {
            exception.printStackTrace();
        } finally {
            System.out.println(ref.get());
        }

    }

弱引用

如果触发GC，这时内存很充足，但是被弱引用的对象还是会被回收。所以说，被弱引用关联的对象只能生存到下一次垃圾收集发生之前。

 //弱引用
    public static void c(){
        Student student = new Student();
        WeakReference<Student> ref = new WeakReference<>(student);
        student = null;
        System.out.println(ref.get());
        System.gc();
        System.out.println(ref.get());


    }

虚引用

这就是虚引用有几个特点：

• 虚引用必须与ReferenceQueue一起使用，当GC准备回收一个对象，如果发现它还有虚引用，就会在回收之前，把这个虚引用加入到与之关联的ReferenceQueue中。
• 虚引用可以跟踪对象的回收情况

public  static void  d(){
    ReferenceQueue queue = new ReferenceQueue();

    PhantomReference<Student> ref = new PhantomReference<>(new Student(),queue);

    System.out.println(ref.get());
}

2.3：垃圾回收算法

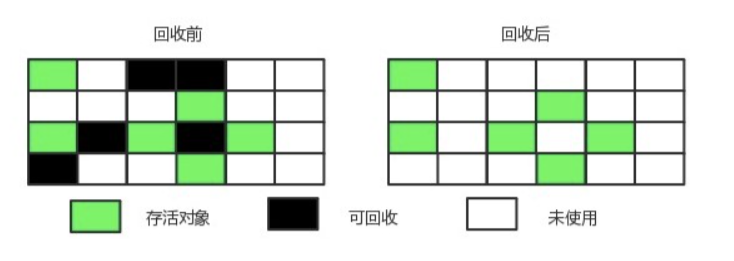

2.3.1：标记清除

标记无用对象，然后进行清除回收
优点：效率快
缺点：内存碎片

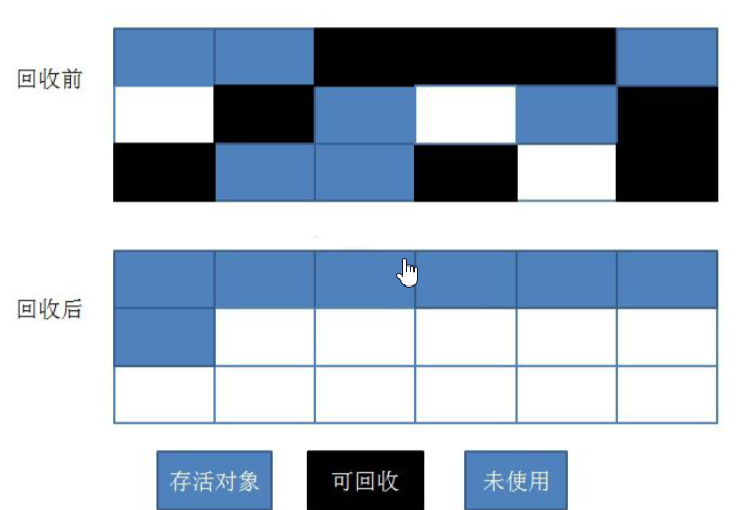

2.3.2：标记整理

标记无用对象，让所有存活的对象都向一端移动，然后直接清除掉端边界以外的内存。
优点：避免内存碎片
缺点：效率低

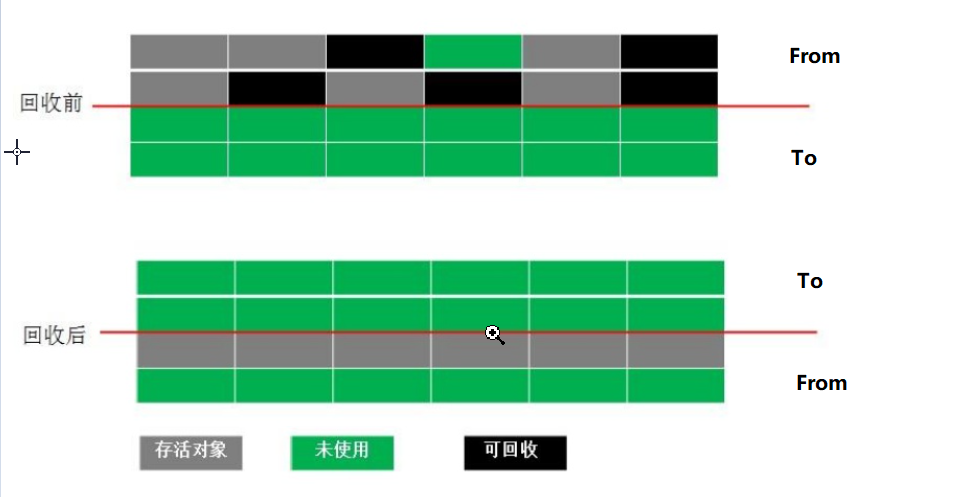

2.3.3：复制

按照容量划分二个大小相等的内存区域，当一块用完的时候将活着的对象复制到另一块上，然后再把已使用的内存空间一次清理掉。
优点：避免内存碎片，效率相对页可以。
缺点：内存使用率不高，只有原来的一半。

2.3.4：分代回收

https://www.processon.com/diagraming/5febdd235653bb6b1b4f5bd6

分代回收算法是目前使用较多的一种算法，这个不是一个新的算法，只是将内存进行的划分，不同区域的内存使用不同的算法。
在新生代中使用是复制算法，在进行对象内存分配的时候只会使用 Eden 和 S0 区，当发生 GC 的时候，会将存活的对象复制到 S1 区，然后循环往复进行复制。
当某个对象在进行了 15 次GC 后依旧存活，那这个对象就会进入老年代。老年代因为每次回收的对象都会比较少，因此使用的是标记整理算法。

2.3.5：JVM参数

含义	参数	eg
堆初始大小	Xms	-Xms512m
堆最大大小	-Xmx 或 -XX:MaxHeapSize=size	-Xmx512m
新生代大小	-Xmn 或 (-XX:NewSize=size + -XX:MaxNewSize=size )	-Xmn200m
幸存区比例（动态）	XX:InitialSurvivorRatio=ratio 和 -XX:+UseAdaptiveSizePolicy	XX:SurvivorRatio=8，伊甸园区、幸存者0区和幸存者1区比例为： 8:1:1
幸存区比例	-XX:SurvivorRatio=ratio	-XX:SurvivorRatio=8
晋升阈值	-XX:MaxTenuringThreshold=threshold	-XX:MaxTenuringThreshold=15
晋升详情	XX:+PrintTenuringDistribution
GC详情	-XX:+PrintGCDetails -verbose:gc
FullGC 前 MinorGC	-XX:+ScavengeBeforeFullGC

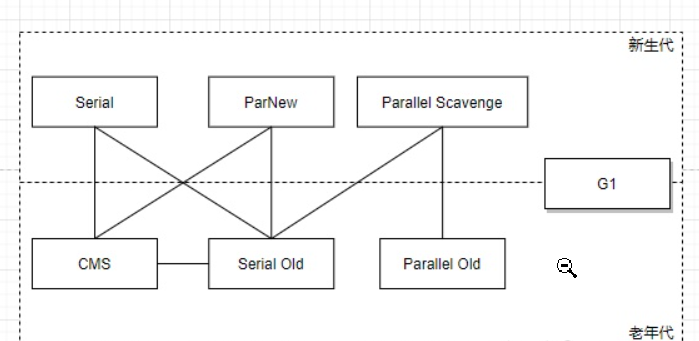

2.4：垃圾回收器

2.4.1：串行

开启方式：

XX:+UseSerialGC = Serial + SerialOld

运行原理

​ stw

应用场景:

单核CPU
堆内存较小，适合个人电脑

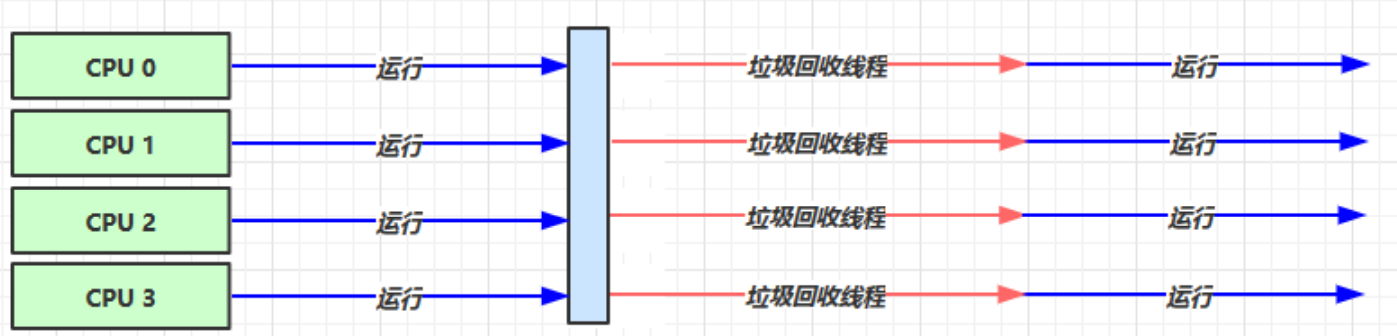

2.4.2：吞吐量优先

吞吐量=用户线程执行时间/(用户线程执行时间+垃圾收集时间)。

虚拟机总共运行100分钟，其中垃圾收集花费时间1分钟，那么吞吐量就是 99%

开启方式：

-XX:+UseParallelGC
-XX:+UseParallelOldGC
-XX:ParallelGCThreads=n

运行原理

应用场景:

堆内存较大，多核 cpu
适用于后台计算型任务程序

2.4.3：响应时间优先

单次 STW 的时间最短

开启方式：

-XX:+UseConcMarkSweepGC
-XX:+UseParNewGC
-XX:ConcGCThreads=threads

并发（Concurrent），多个线程抢占CPU资源，不是真正意义的同时进行
并行（Parallel），当系统有一个以上CPU时，当一个CPU执行一个进程时，另一个CPU可以执行另一个进程，两个进程互不抢占CPU资源，可以同时进行，真正意义的同时进行

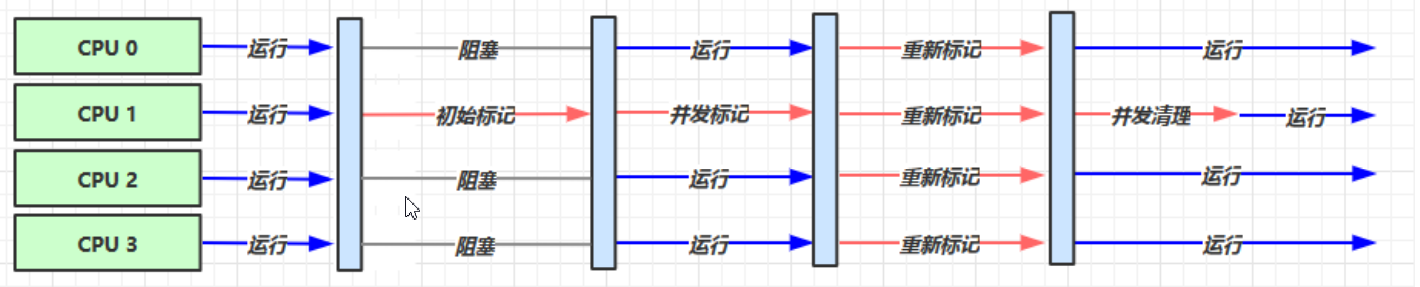

运行原理：

应用场景：

堆内存较大，多核 cpu
在互联网网站、B/S架构的中常用的收集器就是CMS，因为系统停顿的时间最短，给用户带来较好的体验

2.4.4：G1

-XX:+UseG1GC	使用 G1 (Garbage First) 垃圾收集器
-XX:MaxGCPauseMillis=n	设置最大GC停顿时间(GC pause time)指标(target). 这是一个软性指标(soft goal), JVM 会尽量去达成这个目标.

1：简介

1.所有的垃圾回收器的目的都是朝着减少STW的目的而前进。
2.G1(Garbage First)回收器的出现颠覆了之前版本CMS、Parallel等垃圾回收器的分代收集方式，从2004年Sun发3.布第一篇关于G1的论文后，直到2012年JDK7发布更新版本，花了将近10年的时间G1才达到商用的程度。
4.到JDK9发布之后，G1成为了默认的垃圾回收器，CMS也变相地相当于被淘汰了。
5.G1能管理超大堆内存的垃圾回收

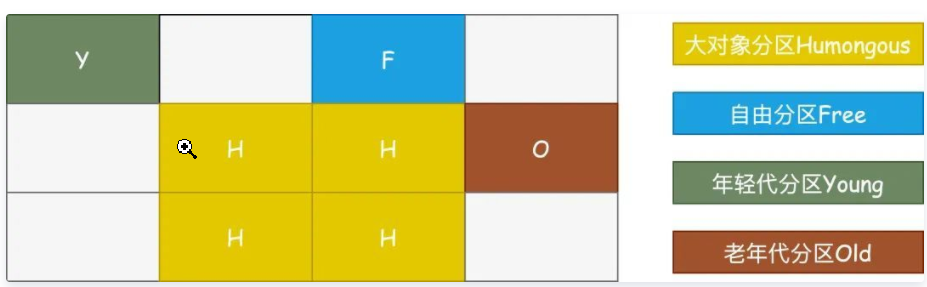

一共有4种Region：

分治

1. 自由分区Free Region
2. 年轻代分区Young Region，年轻代还是会存在Eden和Survivor的区分
3. 老年代分区Old Region
4. 大对象分区Humongous Region

每个Region的大小通过-XX:G1HeapRegionSize来设置，大小为1~32MB，默认最多可以有2048个Region，那么按照默认值计算G1能管理的最大内存就是32MB*2048=64G。

对于大对象的存储，存在Humongous概念，对G1来说，超过一个Region一半大小的对象都被认为大对象，将会被放入Humongous Region，而对于超过整个Region的大对象，则用几个连续的Humongous来存储（如下图H区域）。

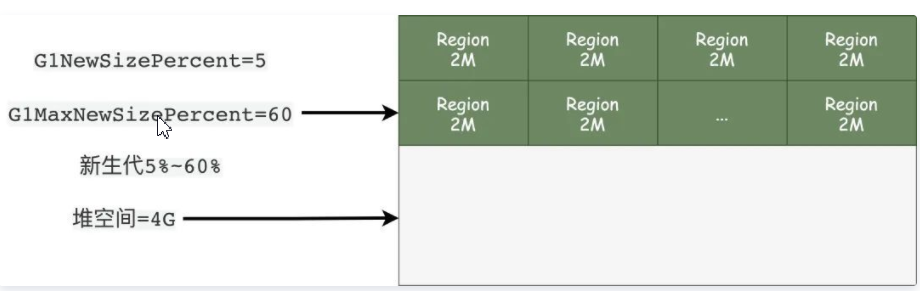

2：怎么分region

既然G1还是存在新生代和老年代的概念，那么新生代和老年代的空间是怎么划分的呢？

假设现在我们的堆空间大小是4G，按照默认最大2048个Region计算，每个Region的大小就是2M。

初始新生代的大小那么就是200M，大约100个Region格子，动态扩展最大就是60%*4G=2.4G大小。

2.5：调优

最好的GC调优是没有GC

2.5.1：内存泄漏

对象不再被程序使用，但是GC又不能回收他们

1：大量使用静态变量

静态变量的生命周期与程序一致。因此常驻内存。

public class StaticTest {
    public static  List<Integer> list = new ArrayList<>();
    public void populateList() {
        for (int i = 0; i < 10000000; i++) {
            list.add((int)Math.random());
        }
        System.out.println("running......");
    }
    public static void main(String[] args) {
      System.out.println("before......");
        new StaticTest().populateList();
        System.out.println("after......");
    }
}

2：连接资源未关闭

每当建立一个连接，jvm就会为这么资源分配内存。比如数据库连接、文件输入输出流、网络连接等等。

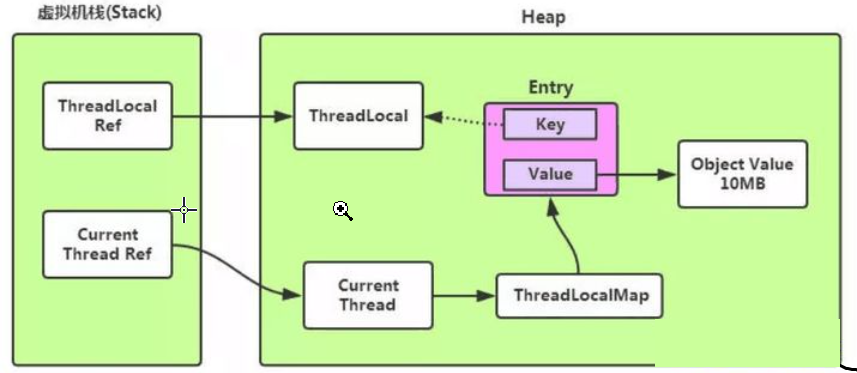

3:ThreadLocal与内存泄漏

为什么要将Entry中的key设为弱引用？

设置为弱引用的key能预防大多数内存泄漏的情况。如果key 使用强引用，引用的ThreadLocal的对象被回收了，但是ThreadLocalMap还持有ThreadLocal的强引用，如果没有手动删除，ThreadLocal不会被回收，导致Entry内存泄漏。如果key为弱引用，引用的ThreadLocal的对象被回收了，由于ThreadLocalMap持有ThreadLocal的弱引用，即使没有手动删除，ThreadLocal也会被GC回收。value在下一次ThreadLocalMap调用set,get,remove的时候会被清除。

若当前线程一直不结束，可能是作为线程池中的一员，线程结束后不被销毁，或者分配（当前线程又创建了ThreadLocal对象）使用了又不再调用get/set方法，就可能引发内存泄漏。

2.5.2：大表查询

select name from tbl limit

Resultset (堆)

2.5.3：面试

JVM内存结构：

线程私有： 虚拟机栈，程序计数器，本地方法栈

线程公有： 堆 ，本地方法区

• 垃圾回收是否涉及栈内存？
  • 不需要。在方法执行完毕后，对应的栈帧就会被弹出栈。所以无需通过垃圾回收机制去回收内存。
• 栈内存的分配越大越好吗？
  • 不是。因为物理内存是一定的，栈内存越大，可以支持更多的递归调用，但是可执行的线程数就会越少。
• 方法内的局部变量是否是线程安全的？
  • 如果方法内局部变量没有逃离方法的作用范围，则是线程安全的
  • 如果如果局部变量引用了对象，并逃离了方法的作用范围，则需要考虑线程安全问题

栈内存诊断命令：top命令(查看是哪个进程占用CPU过高) jstack -l 进程id 通过查看进程中的线程的nid

堆内存诊断命令： jps（查看进程） jmap -heap 进程id 查看堆内存使用情况

JVM诊断工具 (Arthas)

栈内存：thread -n 1 查找到最耗CPU的线程

堆内存：heapdump 查找对象生成文件，jhat 启动打开文件

串池，面试题：

String var1= "hello",var2="world";
String var4 = var1+var2 和 String var5= "hello"+"world"和 String var6=var1+"world"

intern方法，将堆内存中的字符串放到串池中

String s1="hello";

String s2 = new String("hello");

String s3 = s2.intern();

s1==s2? 不等于

s1==s3? 等于

怎么判断垃圾？ 引用计数（产生内存泄露）

可达分析

类型：

强 ：引用关系存在就对象不会回收

软： 当内存不足，gc时对象会被回收

弱: 只要gc，对象就回收

虚：无法获取对象，为了跟踪对象的回收情况
